Prehľad produktov
Kónické potrubné armatúry s hrdlom z tvárnej liatiny majú integrovanú kompozitnú štruktúru spájajúcu hrdlo a kužeľový dizajn, prispôsobené pre-konštrukciu potrubí na mieste s vynikajúcou kompatibilitou. Jeden koniec tvarovky je štandardná objímka vyznačujúca sa vysokou rozmerovou presnosťou a hladkou vnútornou stenou, ktorá umožňuje priame zasunutie spojenia so zodpovedajúcimi rúrkami z tvárnej liatiny. Utesnenie je dosiahnuté špeciálnymi gumovými tesneniami, ktoré nevyžadujú žiadne zváranie alebo upevňovanie prírubových skrutiek. Druhý koniec je integrálne vytvorený kužeľový prechodový úsek s miernym gradientovým zúžením, ktorý umožňuje hladké zväčšenie alebo zmenšenie menovitého priemeru potrubia.
Kľúčové technické parametre
| Položka | Parameter |
|---|---|
| Materiál | Tvárna liatina QT450-10 / GGG50 |
| Štruktúra | Integrovaná zásuvka a kužeľová redukcia |
| Typ pripojenia | Zásuvkový kĺb s gumovým tesnením |
| Nominálny priemer | DN100 ~ DN1200 (prispôsobiteľné) |
| Tlaková trieda | PN10, PN16, PN25 |
| Štandardné | EN545, ISO2531, GB/T13295 |
| Náter | Vonkajšie: Bitúmenová farba / FBE náter Podšívka: Podšívka z cementovej malty |
Vlastnosti
Rýchla a pohodlná inštalácia: Zásuvkové kužeľové tvarovky z tvárnej liatiny majú štandardné rozmery a dobrú zameniteľnosť. Pripojenie je možné dokončiť jednoduchým{1}}vložením na mieste, čím sa skráti čas výstavby. Vhodné pre výstavbu nových potrubí a existujúce projekty sanácie potrubí.
Pružné tesnenie hrdla
Precízne vyrobené hrdlo pracuje s gumovými tesneniami na tesnenie. Nie sú potrebné žiadne zváranie ani skrutky. Spoj toleruje mierne usadzovanie, axiálnu expanziu a uhlové vychýlenie, aby poskytoval stabilný-tesný výkon.
Zjednodušený zúžený prietokový kanál
Jemný skosený povrch umožňuje hladký prechod priemeru, znižuje turbulencie a stratu hlavy, minimalizuje hromadenie sedimentov a zaisťuje stabilný transport tekutiny.
Poznámky k inštalácii
Skontrolujte a vyčistite konce rúrok
Pred inštaláciou skontrolujte hrdlo a hrdlo armatúr a rúr. Odstráňte otrepy, piesok, mastnotu a nečistoty. Uistite sa, že na hrdloch/čapoch nie sú žiadne praskliny alebo poškodenia a že gumové tesnenia nemajú starnutie, deformácie a chyby.
Nasaďte gumové tesnenie
Gumové tesnenie umiestnite rovnomerne do drážky hrdla. Uistite sa, že tesnenie sedí úplne na svojom mieste bez krútenia. Na vonkajší povrch tesnenia a hrdla rovnomerne naneste schválené mazivo. Olejové alebo tukové mazivá sú zakázané, pretože môžu poškodiť gumu.
Zarovnanie a vloženie
Udržujte hrdlo a zásuvku koaxiálne. Zasúvajte čap pomaly a rovnomerne do vyznačenej hĺbky zasunutia. Neklepajte násilne, aby ste predišli zlomeniu zásuvky alebo posunutiu tesnenia. Po vložení skontrolujte polohu tesnenia, aby ste zabránili vytlačeniu.
Kontrolné vychýlenie kĺbu
Flexibilný hrdlový spoj umožňuje obmedzené uhlové vychýlenie, ktoré nesmie prekročiť maximálny povolený uhol, aby sa zabránilo úniku spôsobenému nerovnomerným zaťažením tesnenia. Podložie potrubia musí byť rovné, aby sa zabránilo lokálnemu zaveseniu.
Požiadavka na zásyp
Zásyp môže začať až po spoločnej kontrole. Použite triedený piesok alebo hladkú pôdu. Kompaktné symetricky vo vrstvách z oboch strán potrubia. Nehromadte zeminu na jednej strane, aby ste zabránili posunu pri montáži.
Tlaková skúška
Po inštalácii potrubia vykonajte hydrostatickú skúšku. Pomaly zvyšujte tlak a skontrolujte tesnosť všetkých spojov. Úplné zasypanie dokončite až po absolvovaní testu.
Ochrana skladovania
Chráňte zásuvky počas skladovania a vyhýbajte sa nárazom. Gumové tesnenia nevystavujte-dlhému priamemu slnečnému žiareniu na mieste, aby ste zabránili starnutiu.
Aktuálne problémy s potrubím, ktoré rieši
Riziko úniku v pevných spojoch-rôzneho priemeru
Tradičné zvárané oceľové redukcie ľahko praskajú pri geologickom posune a zmene teploty, zatiaľ čo pevné prírubové redukcie uvoľňujú skrutky po-dlhodobej vibrácii. Flexibilné tesnenie hrdla pohlcuje mikroposunutie, zachováva celistvosť tesnenia aj pri malom presadení potrubia, zastavuje presakovanie podzemnej vody a-neziskové plytvanie vodou.
Blokovanie a hromadenie sedimentov pri náhlej zmene veľkosti potrubia
Pravým{0}}uhlovým zmenšením konštrukcie sa neustále zachytávajú kaly, vlákna a usadeniny, čo spôsobuje miestne upchatie potrubia. Zjednodušená kužeľová vnútorná stena vedie hladký tok tekutiny, znižuje priľnavosť zvyškov a znižuje pravidelnú frekvenciu bagrovania potrubia.
Vysoké náklady na výmenu krehkých liatinových reduktorov
Kužeľové armatúry zo sivej liatiny praskajú pod tlakom zásypu a zaťažením vozidla, čo si vyžaduje vykopanie celej{0}}sekcie potrubia na výmenu. Odolnosť tvárnej liatiny proti nárazom zabraňuje krehkému lomu a rýchla demontáž objímky vyžaduje iba miestnu výmenu tesnenia bez veľkých-výkopov ciest.
Aplikačné scenáre
Projekty mestských vodovodov
Nové mestské vodovodné siete a sanácia starých vodovodných potrubí na prechod priemerov medzi hlavnými potrubiami a odbočkami.
Potrubné systémy na dažďovú vodu a kanalizáciu
Zakopané mestské dažďové a kanalizačné potrubia. Hladká konverzia veľkosti potrubia znižuje hromadenie sedimentov.
Projekty ochrany vody a čerpacích staníc
Stredné a malé systémy na dopravu vody a potrubia čerpacích staníc, vhodné pre pracovné podmienky s rázom vodného rázu.
Ostatné produkty

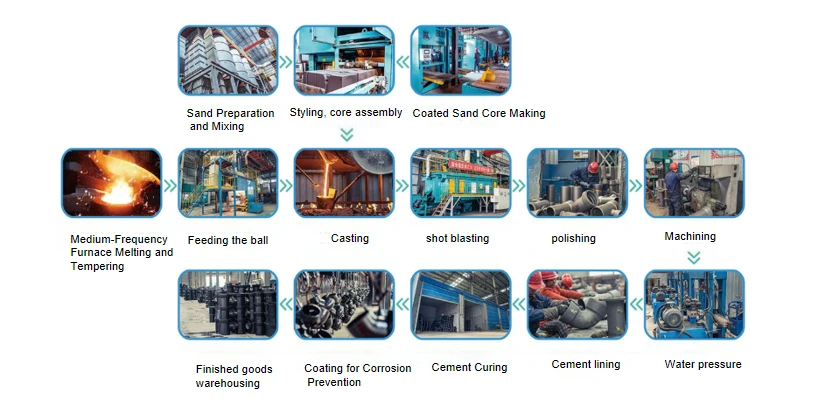

Tok výrobného procesu
Firemné služby
-
Vlastný dizajn:Ponúkame služby OEM/ODM, aby sme splnili špecifické potreby odvetvia alebo projektov.
-
Prísna kontrola kvality:Každé sedlo na závitovanie je testované na výkon, tesnenie a odolnosť voči tlaku.
-
Efektívne doručenie:Rýchla a spoľahlivá preprava z nášho výrobného závodu v Shanxi v Číne zákazníkom po celom svete.
-
Profesionálna podpora:Náš technický tím ponúka konzultácie a po{0}}predajnú pomoc pri inštalácii, kompatibilite a údržbe.
o nás
Vďaka spoľahlivej kvalite výrobkov a overeným schopnostiam exportu naša továreň v priebehu rokov dodávala tovar do mnohých krajín a regiónov vrátane Spojeného kráľovstva, Brazílie, Mexika a Španielska.
Produkty dodávané pre hotové projekty si udržujú stabilnú prevádzku bez hromadných zlyhaní kvality alebo sporov súvisiacich s akceptáciou. Vďaka solídnej spoľahlivosti a konkurencieschopnej nákladovej výkonnosti neustále dostávame opakované objednávky od zákazníkov doma aj v zahraničí a zostávame preferovaným dodávateľom pre zámorských veľkoobchodníkov.
Kvalifikácia
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., so sídlom v provincii Shanxi, Čína, je popredným výrobcom potrubných tvaroviek z tvárnej liatiny, rúr, rôznych ventilov a poklopov. Máme automatizované výrobné linky a skúsený tím výrobných technológií, aby sme vám poskytli profesionálne a flexibilné riešenia na mieru.
