Špecifikácia
|
Názov produktu: |
di duckfoot ohnúť |
|
Popis: |

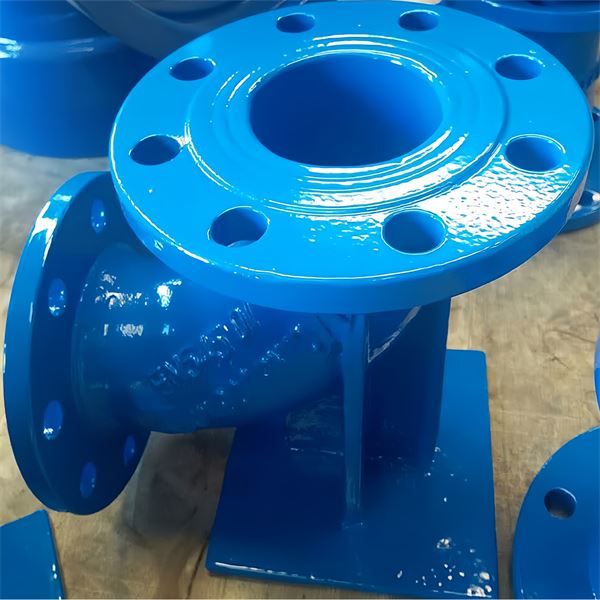

Ohyb Duckfoot s dvojitou prírubou 90 stupňov |
|
špecifikácia: |
DN50-DN2600 |
|
štandard: |
ISO2531 EN545 |
|
Materiál: |
Tvárna liatina |
|
Typ:
|
Ohyb s dlhým polomerom Duckfoot s dvojitou prírubou 90 stupňov |
|
Ohyb s dvojitou prírubou 90 stupňov Duckfoot s krátkym polomerom |
|
|
Klasifikácia: |
Príruba |
|
Vnútorný náter
|
Cementový náter |
|
Tekutý epoxidový náter |
|
|
Tavený epoxidový práškový náter |
|
|
Epoxidová asfaltová farba |
|
|
PU povlak |
|
|
Vonkajší kabát
|
Zinkový náter, povrchová epoxidová farba |
|
Tekutý epoxidový náter |
|
|
Tavený epoxidový práškový náter |
|
|
Epoxidová asfaltová farba |
|
|
PU povlak |
|
|
Vnútorný náter: |
Cementový náter, zinkový náter, |
|
Vonkajší kabát: |
Zinkový náter, povrchová epoxidová farba |
|
Miesto pôvodu: |
Shanxi, Čína |
|
Názov značky: |
Jintai-JT |
|
Pevnosť v ťahu: |
Minimum Väčšie alebo rovné 420 MPa |
|
Tvrdosť: |
Maximum Menšie alebo rovné 250 HB |
|
Hodnotenie tlaku: |
PN10 PN16 |
|
Farba: |
Modrá, čierna, červená alebo prispôsobená |
|
Port: |
Xingang, Qingdao |
|
Výrobný proces: |
Stratený-penový odliatok |
|
Dodacia lehota (dni): |
15-30 (dní) |
|
Výhoda: |
Môžeme vyrobiť rôzne vysoko kvalitné tvarovky z tvárnej liatiny |
|
Aplikácia: |
Projekt zásobovania vodou, kanalizácia, kanalizácia, zavlažovanie, vodovodné potrubie |
Základné parametre
|
NOMIMÁLNY PRIEMER DN |
L |
C |
d |
B |
d1 |
HMOTNOSŤ (kg) |
||
|
PN10 |
PN16 |
PN25 |
||||||
|
50 |
150 |
95 |
150 |
9.1 |
9.1 |
9.1 |
||
|
60 |
160 |
100 |
160 |
10.3 |
10.3 |
10.1 |
||
|
65 |
165 |
100 |
165 |
11.5 |
11.5 |
11.3 |
||
|
80 |
165 |
110 |
180 |
120 |
19 |
14.1 |
14.1 |
14.1 |
|
100 |
180 |
125 |
200 |
130 |
23 |
17.3 |
17.8 |
18.8 |
|
125 |
200 |
140 |
225 |
140 |
23 |
23.5 |
23.5 |
24.5 |
|
150 |
220 |
160 |
250 |
165 |
28 |
30.0 |
30.0 |
32.0 |
|
200 |
250 |
190 |
300 |
215 |
28 |
46.0 |
46.5 |
50.5 |
|
250 |
350 |
225 |
350 |
250 |
31 |
75.0 |
75.0 |
82.0 |
|
300 |
400 |
255 |
400 |
300 |
31 |
105.0 |
106.0 |
116.0 |
|
350 |
450 |
290 |
450 |
350 |
34 |
139.0 |
145.0 |
162.0 |
|
400 |
500 |
320 |
500 |
390 |
37 |
178.0 |
189.0 |
212.0 |
|
450 |
550 |
350 |
550 |
440 |
37 |
245.0 |
261.0 |
283.0 |
|
500 |
600 |
385 |
600 |
490 |
37 |
283.0 |
313.0 |
337.0 |
|
600 |
700 |
450 |
700 |
580 |
40 |
428.0 |
481.0 |
509.0 |
|
700 |
800 |
515 |
800 |
680 |
43 |
684.0 |
708.0 |
- |
|
800 |
900 |
580 |
900 |
770 |
49 |
944.0 |
974.0 |
- |
|
900 |
1000 |
645 |
1000 |
870 |
49 |
1252.0 |
1290.0 |
- |
|
1000 |
1100 |
710 |
1100 |
960 |
56 |
1629.0 |
1698.0 |
- |
|
1100 |
1200 |
775 |
1200 |
1060 |
56 |
2080.0 |
2150.0 |
- |
|
1200 |
1300 |
840 |
1300 |
1160 |
56 |
2599.0 |
2709.0 |
- |
Balenie a doprava
Základné vlastnosti
Integrovaná štruktúra odlievania z tvárnej liatiny
Tvárnenie z tvárnej liatiny z jedného kusu, rovnomerná hrúbka steny, vysoká konštrukčná tuhosť, anti-usadzovanie a anti{2}}vibrácia, dlhodobo-stabilné ložisko PN10/PN16 s menovitým tlakom bez deformácií alebo prasklín.
Dizajn príruby 90 stupňov Duckfoot
Dvojité koncové-príruby so štandardnými vŕtacími otvormi, spodná výstužná konštrukcia na rozloženie axiálneho napätia potrubia; pohodlný skrutkový tupý spoj s ventilmi, prírubovými rúrami a inými tvarovkami, nevyžaduje sa žiadne sekundárne spracovanie.
Štandardná kompatibilita s dvojitým tlakom PN10/PN16
Jednotný štandard rozmerov príruby vyhovuje potrubným systémom PN10 aj PN16, znižuje typy zásob náhradných dielov; zosilnená prírubová doska zlepšuje stabilitu tesnenia pri vysokom tlaku.
Plne sledovateľné liate značky
Značky odliatku zahŕňajú špecifikáciu, tlakovú triedu, výrobnú dávku a štandardný kód na tele potrubia, pohodlné technické schválenie a-sledovateľnosť po predaji.
Konkurenčné výhody
Vynikajúca nosnosť konštrukcie v porovnaní s bežnými kolenámi s dvojitou prírubou
Vystužená základňa kačacej nohy rozptyľuje hmotnosť a tlak potrubia, účinne zabraňuje úniku ohybu príruby spôsobenému usadzovaním potrubia; oveľa lepšia prispôsobivosť pre zakopané mestské vodovodné potrubia ako bežné rovné dvojprírubové kolená.
01
Komplexná vysledovateľnosť-predaja a stabilná kvalita šarže
Integrované značenie odliatkov zabezpečuje plnú sledovateľnosť výroby; stabilný proces odlievania a povlakovania, malý rozdiel v šaržiach, zabraňuje prepracovaniu technického schválenia spôsobenému nekonzistentnou rozmerovou toleranciou.
02
Široké pokrytie aplikačných scenárov
Použiteľné pre mestské zásobovanie vodou, bytové sekundárne zásobovanie vodou, čerpacie stanice pre vodné elektrárne, systémy dodávky regenerovanej vody; jeden produkt pokrýva viacero typov inžinierstva, rozširuje rozsah zákazníckych objednávok.
03
Jedno{0}}častosť zlyhania inštalácie Casting Low Post-
Žiadne riziko spájania zváraním, eliminuje skryté nebezpečenstvá korózie a praskania zvaru; výrazne znižuje neskoršiu frekvenciu údržby potrubia, znižuje celkové náklady na prevádzku projektu pre vlastníkov.
04
Diferenciácia sanitárnych antikoróznych náterov-pre projekty s pitnou vodou
Plne modrý vnútorný-vonkajší epoxidový náter spĺňa požiadavky výberového konania na mestské zásobovanie vodou v domácnostiach; v porovnaní s jednostrannými-poťahovými alebo červenými protipožiarnymi-lakťami sa zameriava výlučne na projekty zásobovania vodou s vyššou mierou úspešnosti ponúk.
05
Prečo si vybrať nás?
Rozhodujúce sú inovatívne produkty, ktoré ponúkajú výhody a zároveň spĺňajú potreby zákazníkov.
1. Materiálové výhody: Jintai's di duckfoot ohyb je vyrobený z tvárnej liatiny, ktorá má vysokú pevnosť, dobrú plasticitu a húževnatosť, vydrží veľký tlak a náraz a dokáže sa prispôsobiť rôznym deformáciám a napätiam v potrubnom systéme, čím sa zlepší bezpečnosť potrubného systému a zabezpečí sa stabilná prevádzka potrubného systému.
2. Jednoduchá inštalácia a demontáž: Ohyb z tvárnej liatiny so sedlom je vybavený prírubovými doskami na oboch koncoch, aby sa uľahčilo spojenie s prírubovými-pripojenými rúrkami. V spodnej časti ohybu je sedadlo na podopretie a upevnenie ohybu, zlepšenie Zlepšite stabilitu potrubného systému, znížte vibrácie a posun počas prevádzky potrubia, zlepšite pohodlie pri inštalácii a demontáži a ušetrite náklady na pracovnú silu a materiál.
3. Rozsah menovitého priemeru ohybu z tvárnej liatiny so sedadlom je široký, uhol ohybu 90 stupňov a voliteľné koleno s dlhým polomerom alebo krátkym polomerom sa môžu prispôsobiť rôznym požiadavkám na priestor a inštaláciu a môžu spĺňať rôzne potrubné systémy, aby vyhovovali potrebám a znížili náklady na projekt.
4. Ohyb z tvárnej liatiny so sedlom má dobrý tesniaci výkon, pretože gumové tesnenie príruby musí byť umiestnené na prírubovom spojení počas inštalácie, aby sa zabezpečila tesnosť prírubového spojenia a zabránilo sa úniku.
5. Návrh, výroba a povrchová úprava ohybu z tvárnej liatiny so sedadlom sú v súlade s príslušnými národnými a medzinárodnými normami, aby bola zabezpečená spoľahlivá kvalita produktu.
6. Ďalšou výhodou tohto produktu je jeho prijateľná cena. Aj keď ide o-kvalitný produkt, 90-stupňový oblúk s dvojitou prírubou má prijateľnú cenu a je vhodný pre firmy s rôznymi rozpočtami. S nižšími režijnými nákladmi môžu obchodníci ponúknuť zákazníkom konkurencieschopné ceny, čím zvýšia výnosy a ziskovosť.
7. Dvojitá príruba 90 stupňový ohyb duckfoot sa tiež ľahko skladuje a prepravuje. Dodáva sa v štandardných veľkostiach a baleniach, čo uľahčuje skladovanie a prepravu vo veľkom. Obchodníci si môžu objednať produkty vo veľkom a odoslať ich do svojich skladov alebo priamo svojim zákazníkom.
