Popis produktu

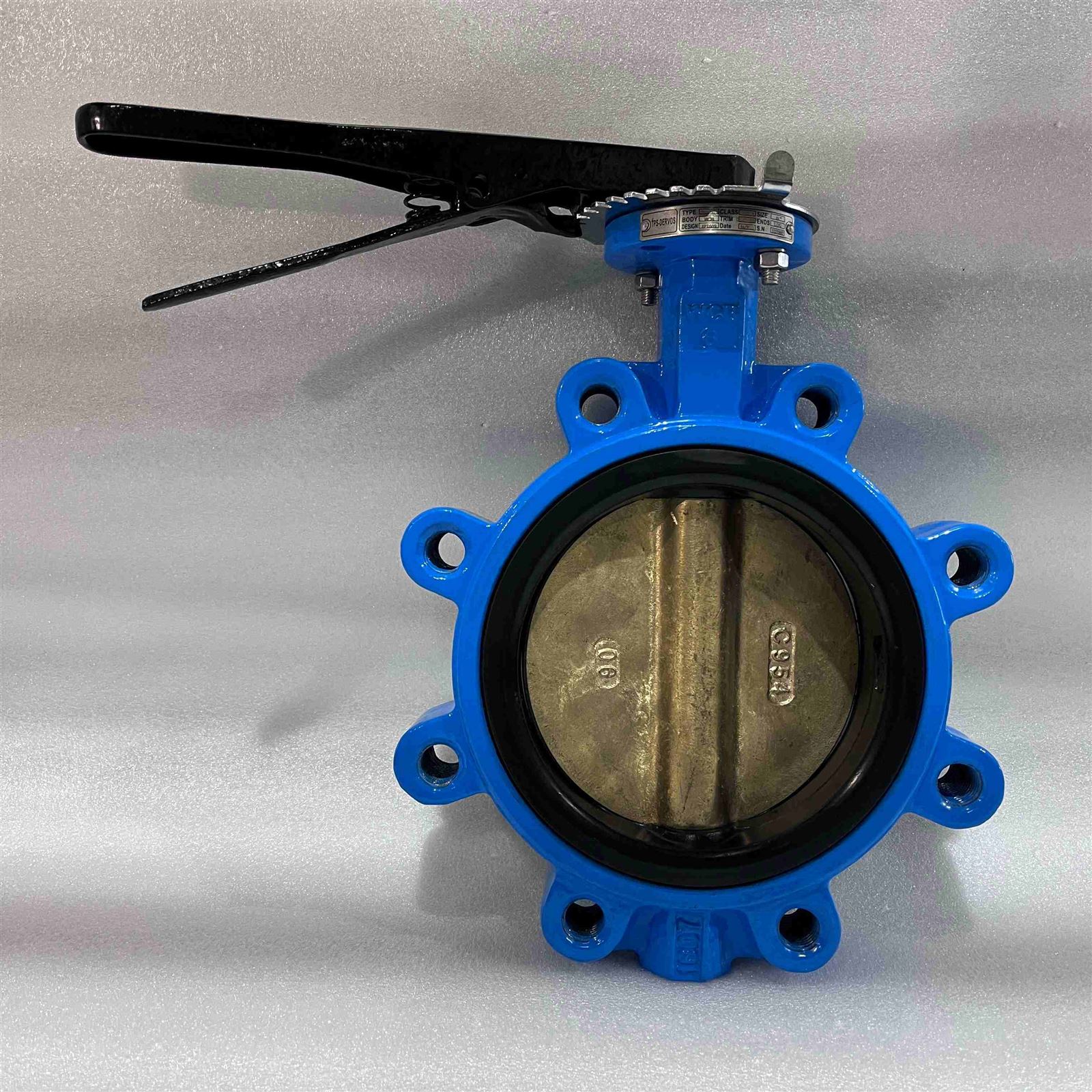

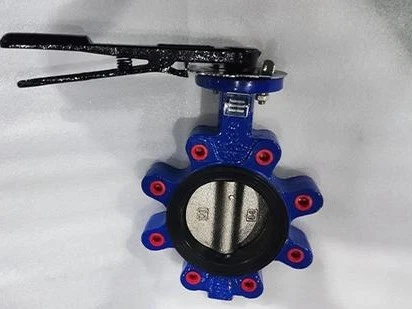

Uzáverový motýľový ventil

Očkový škrtiaci ventil, tiež nazývaný ušný-krídlový ventil, je špecializovaný typ ventilu, ktorý sa bežne vyskytuje v priemyselných potrubiach. Má kompaktnú celkovú štruktúru a podporuje flexibilné spôsoby inštalácie, čo z neho robí praktickú možnosť na reguláciu prietoku média cez rôzne potrubné siete.

Kľúčové štrukturálne vlastnosti

Dizajn pripojenia očiek

Teleso ventilu sa dodáva s kruhovými montážnymi výstupkami na oboch koncoch. Skrutky prechádzajú cez tieto oká, aby bezpečne pripevnili ventil k prírubám potrubia - nie je potrebné žiadne zváranie medzi ventilom a plochami príruby. Táto konštrukcia umožňuje rýchlu montáž a demontáž; kontrola a údržba sa môže vykonávať na ventile priamo bez demontáže pripojeného potrubia, čo výrazne znižuje náklady na bežnú údržbu.

Flexibilné možnosti tesnenia

K dispozícii sú mäkké aj tvrdé tesniace štruktúry, ktoré zodpovedajú rôznym prevádzkovým potrebám. Varianty mäkkého tesnenia využívajúce gumové alebo PTFE tesniace prvky dosahujú nulový únik a dobre fungujú v podmienkach nízkeho-tlaku a normálnej{2}}teploty. Verzie s tvrdým tesnením vyrobené z kovovej zliatiny ponúkajú silnú odolnosť proti opotrebovaniu a odolávajú prostrediam s vysokou teplotou a vysokým tlakom, čím spĺňajú požiadavky náročných priemyselných prostredí.

Kompaktná ľahká konštrukcia

V porovnaní s konvenčnými prírubovými škrtiacimi ventilmi majú modely s očkom- kratšiu dĺžku tela, nižšiu celkovú hmotnosť a menší inštalačný priestor. Obzvlášť dobre sa hodia do potrubných systémov s-veľkým priemerom a dokážu efektívne znížiť celkové náklady na usporiadanie a inštaláciu potrubia.

Pracovný princíp

V prípade klapky s výstupkom driek ventilu poháňa vnútorný klapkový kotúč tak, aby sa otáčal medzi 0 stupňami a 90 stupňami vo vnútri telesa ventilu. Tento rotačný mechanizmus poskytuje úplné zapnutie-vypnutie prietoku média a tiež podporuje presné nastavenie škrtenia prietoku počas prevádzky.

Možnosti aktivácie

Manuálna konfigurácia

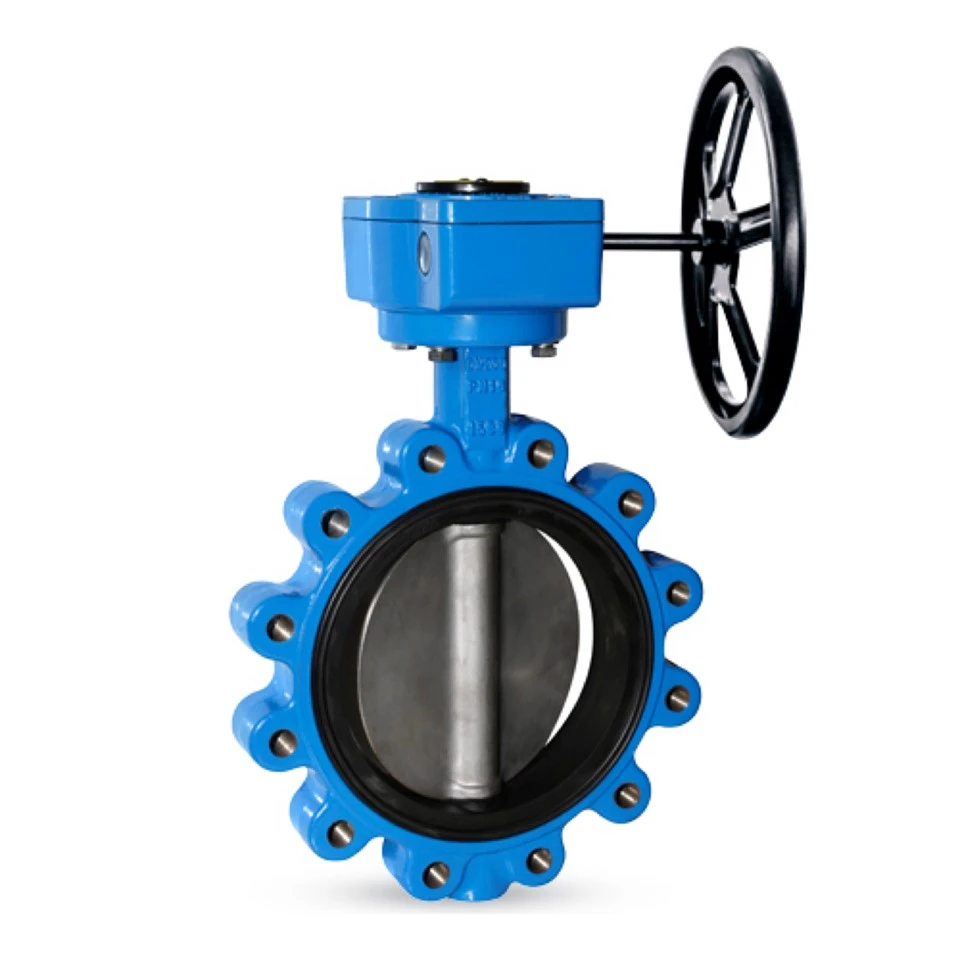

Na-manuálne ovládanie na mieste sú tieto ventily vybavené ručným kolesom alebo šnekovým mechanizmom. Ich použitie je jednoduché a najlepšie fungujú pre malé-potrubia a aplikácie, ktoré nevyžadujú automatické riadenie toku.

Automatizovaná konfigurácia

Pre automatizované nastavenia sú k dispozícii pneumatické a elektrické pohony. Podporujú diaľkové ovládanie s vysokou rýchlosťou odozvy, vďaka čomu sú vhodné pre nebezpečné pracovné podmienky - od vedenia horľavých a výbušných médií až po vysoko-teplotné a vysokotlakové{3}}procesné systémy.

Hlavné výhody produktu

Táto klapka sa vyznačuje jednoduchou a efektívnou inštaláciou a údržbou. Technici na mieste- môžu dokončiť opravy alebo výmenu ventilov bez poškodenia existujúcej konštrukcie potrubia, čo výrazne znižuje ťažkosti s údržbou a prestoje systému.

Jeho očko{0}}založené spojenie tvorí pevný a stabilný spoj s prírubami potrubia a poskytuje spoľahlivý výkon proti vibráciám a mechanickým nárazom počas každodennej prevádzky.

S optimalizovanou vnútornou prietokovou štruktúrou si zachováva nízky koeficient prietokového odporu, čím zabezpečuje vysokú efektivitu dopravy média a minimálnu tlakovú stratu pri prechode tekutiny.

Prispôsobuje sa tiež širokému spektru typov prenášaných médií so silnou kompatibilitou, aby vyhovovala rôznym priemyselným pracovným scenárom.

Použiteľné scenáre

Obecný vodovod a kanalizácia, čistenie odpadových vôd

Preprava ropy a plynu

Chemické tokové procesy

Systémy chladiacej vody pre tepelné elektrárne

HVAC a protipožiarne systémy

Nevhodné pre

SCÉNA 01

Pipelines carrying ultra-high pressure (PN>40), high temperature (>450 stupňov alebo extrémne nízka teplota (<-40℃) media; ergonomic butterfly valves are unsuitable due to sealing limitations.

SCÉNA 02

Potrubia prepravujúce médiá s vysokou{0}}viskózou alebo abrazívne médiá obsahujúce častice (ako je minerálna alebo cementová kaša), ktoré sú náchylné na opotrebovanie a netesnosti na tesniacej ploche

SCÉNA 03

V aplikáciách vyžadujúcich vysokú presnosť pri škrtení a regulácii (ako je presná regulácia prietoku) je jeho regulačný výkon horší ako pri uzatváracích- ventiloch a regulačných ventiloch.

Profil spoločnosti

Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. je popredným výrobcom a dodávateľom výrobkov zo šedej liatiny a tvárnej liatiny. Spoločnosť so sídlom v ťažkej priemyselnej zóne v provincii Shanxi ťaží z bohatých zdrojov priemyselných surovín, ako je surové železo, koks a oceľ, a poskytuje pevnú materiálnu podporu a zabezpečenie zdrojov pre svoju výrobu.
