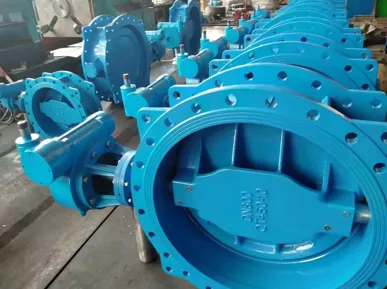

01. Popis produktov
Excentrický škrtiaci ventil s dvojitou prírubou je ďalším zdokonalením a vývojom jedno{0}}excentrického škrtiaceho ventilu, ktorý predstavuje najbežnejšie používaný dvojitý-excentrický škrtiaci ventil. Jeho konštrukčný dizajn sa vyznačuje presadením medzi osou sedla ventilu a stredom kotúča a stredom telesa ventilu.
"Excentricita" v dvojitej excentricite sa týka nesúosovosti dvoch stredových bodov: driek ventilu je posunutý vzhľadom na stred sedla ventilu a kotúč ventilu je posunutý vzhľadom na stred potrubia.
02.Technické špecifikácie
| Menovitý priemer: | DN200-DN2000 |
| Pracovná teplota: | 0 stupňov ~ 80 stupňov |
| Pracovný tlak: | PN10, PN16, PN25 |
| Dizajnový štandard: | BS EN593 |
| Tvárou v tvár: | BS EN558-1,1S0 5752 Séria 13/14 |
| Vŕtanie prírub v súlade s normou BS EN1092-2 | |
| Hydraulické skúšky podľa BS EN1074-1 a 2,BS EN12266 | |
| NIE | Názov dielu | Materiál | NIE | Názov dielu | Materiál |
|---|---|---|---|---|---|
| 1 | Prevodovka | - | 2 | kľúč | C45 |
| 3 | Držiak tesnenia | ST37 | 4 | O-krúžok | EPDM |
| 5 | Tesniace puzdro | ZQ19-2 | 6 | Skrutka | A2 |
| 7 | O-krúžok | EPDM | 8 | Kompozitné ložisko | GGSteel |
| 9 | Hnací hriadeľ | AISI 420 | 10 | Telo | GG50 |
| 11 | Držiak | ST37 | 12 | O-krúžok | EPDM |
| 13 | O-krúžok | EPDM | 14 | Skrutka | A2 |
| 15 | Tesniaci krúžok | EPDM | 16 | kľúč | AISI 420 |
| 17 | Skrutka | A2 | 18 | Kompozitné ložisko | GG50 |
| 19 | Hriadeľ závesu | AISI 420 | 20 | disk | Oceľ |
| 21 | Koncový kryt | S30408 | 22 | O-krúžok | EPDM |
| 23 | Bolt | A2 | 24 | Podložka | A2 |
| 25 | Bolt | A2 | 26 | Podložka | A2 |
| 27 | Podložka | A2 | 28 | Kryt náboja | SS304 |
03. Hlavný vonkajší rozmer a rozmer pripojenia
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04.Kľúčové vlastnosti
Excentrická tesniaca štruktúra
Kotúč sa automaticky odpojí od tesniaceho krúžku v momente, keď sa začne otvárať, čo má za následok nízky prevádzkový krútiaci moment, znížené opotrebovanie tesniacich plôch, výrazne predĺženú životnosť a odolnosť voči zasekávaniu.
Dvojité{0}}prírubové pripojenie
Obsahuje štandardné príruby na oboch koncoch, ktoré zaisťujú jednoduchú inštaláciu a odstránenie, stabilné zarovnanie a vynikajúce tlak{0}}tesné tesnenie; kompatibilné s potrubnými systémami podľa rôznych noriem prírub.
Odolné proti korózii-a trvanlivé
Teleso ventilu je vybavené vnútorným a vonkajším epoxidovým alebo FBE povlakom, ktorý odoláva korózii z pôdy a vody a zaisťuje dlhodobú{0}}trvanlivosť a odolnosť voči hrdzaveniu pre zakopané potrubia.
05. Konkurenčná výhoda
Dlhšia životnosť a nízke náklady na O&M
Excentrický dizajn tesnenia-bez trenia má za následok výrazne nižšie opotrebovanie tesnenia v porovnaní s centrickými škrtiacimi ventilmi, čím sa znižuje frekvencia výmen dielov a údržby, čím sa znižujú dlhodobé-náklady na prevádzku a údržbu.
Jednoduchá obsluha a vysoká kompatibilita s automatizáciou
Nízky prevádzkový krútiaci moment umožňuje stabilné ovládanie pomocou kompaktných elektrických alebo pneumatických pohonov; obstarávacie náklady na ovládacie zariadenie sú nižšie v porovnaní so stredovými{0} škrtiacimi ventilmi rovnakej veľkosti.
Nulový únik a súlad so životným prostredím
Mäkké tesnenie zaisťuje nulový únik, zabraňuje plytvaniu vodou a spĺňa akceptačné normy pre projekty na ochranu komunálnej vody a životného prostredia; vnútorné a vonkajšie antikorózne-nátery spĺňajú hygienické normy pitnej vody, vďaka čomu je ventil vhodný na prepravu pitnej vody.
06.Aplikácie produktov
Excentrický škrtiaci ventil s dvojitou prírubou má širokú škálu aplikácií a používa sa predovšetkým v:
Mestský vodovod
Budova HVAC
Sekundárny prívod vody
Systém chladenej vody
Sieť zásobovania vodou pri okolitej teplote
07. Inštalácia produktov
Vnútorná stena musí byť udržiavaná v čistote; na tesniacom krúžku alebo klapke nie sú povolené žiadne nečistoty alebo cudzie predmety.
Upínacie klapky -typu klapiek vyžadujú na inštaláciu špecifické príruby klapky-.
Škrtiaca klapka musí byť inštalovaná vertikálne na potrubí a nesmie byť prevrátená.
Škrtiaca klapka vyžaduje časovo{0}}náročné nastavenie prietoku, ktoré je riadené turbínovou prevodovkou.
V prípade klapiek, ktoré sa často otvárajú a zatvárajú, pravidelne (približne každé dva mesiace) otvárajte kryt skrine turbíny, aby ste skontrolovali hladinu maziva a zabezpečili, že je prítomné dostatočné množstvo.
Pravidelne kontrolujte všetky komponenty ventilu a okamžite odstráňte všetky zistené poruchy.
