predstaviť

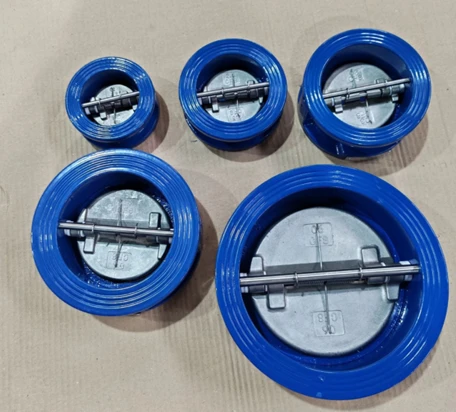

Tento dvojkotúčový spätný ventil je skonštruovaný tak, aby vyhovoval príslušným priemyselným normám. Môže sa pochváliť krátkymi rozmermi tvárou v tvár, nízkou hmotnosťou a zvukovou tuhosťou konštrukcie.
Kotúče ventilov sa hladko otvárajú pod prúdom tekutiny dopredu. Torzné pružiny umožňujú okamžité uzavretie, keď sa vytvorí spätný tlak.
V porovnaní s výkyvnými spätnými ventilmi poskytuje dvojplatňová štruktúra rýchlejšiu odozvu, zníženú tlakovú stratu a stabilnejší výkon. Je vhodný pre potrubné systémy s vysokým dopytom.
Technické špecifikácie
| Typ ventilu | Dvojitý{0}}diskový spätný ventil |
|---|---|
| Rozsah veľkostí | DN40 – DN1200 |
| Hodnotenie tlaku | PN10, PN16 |
| Dizajnový štandard | API 594 |
| Tvárou v tvár | ANSI B16.10, EN 558-1 séria 16 |
| Kontrola a testovanie | API 598, GB/T 13927 |
| Prírubové pripojenie | ANSI trieda 125 / 150, DIN PN10 / PN16, EN 1092, JIS 10K, AS 2129 |
| Materiály |
Telo: Liatina, tvárna liatina, uhlíková oceľ (WCB), nehrdzavejúca oceľ Použiteľná teplota: -40 stupňov až +230 stupňov |
kľúčové vlastnosti
Konštrukčná dĺžka je iba 1/4 až 1/8 dĺžky spätných ventilov s prírubou a hmotnosť je len 1/4 až 1/10, čo šetrí inštalačný priestor a znižuje zaťaženie potrubia.
Krátky pohyb kotúča a rýchle zatváranie{0}}pomocou pružiny majú za následok tlak vodného kladiva, ktorý je iba 1/2 až 1/5 tlaku v prípade jednokotúčových ventilov, čím chráni čerpadlá a potrubné zariadenia.
Vhodné pre horizontálne aj vertikálne potrubia bez obmedzenia smeru alebo orientácie toku.
Pri úplnom otvorení má veľký, neobmedzený centrálny prietokový kanál, čo má za následok minimálnu tlakovú stratu-ideálne pre vysoko{1}}prietokové potrubia.
Symetrické dvojité kotúče zaisťujú rovnomerné rozloženie sily, umožňujú tesné utesnenie aj pri nízkom{0}}tlaku a minimalizujú úniky.
málo vnútorných komponentov; demontáž a opätovnú montáž možno vykonať bez prerezania potrubia.

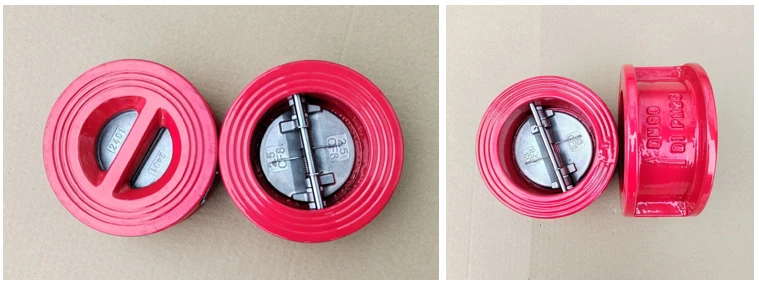

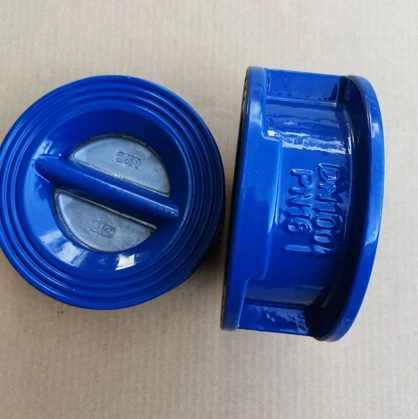

Ukážka produktu
Základné parametre
| DN | D | D1 | D2 | L | R | t | Hmotnosť (kg) | |
|---|---|---|---|---|---|---|---|---|
| mm | palec | |||||||
| 50 | 2" | 107 | 65 | 43.3 | 43 | 28.2 | 19 | 1.5 |
| 65 | 2.5" | 127 | 80 | 60.2 | 46 | 36.1 | 20 | 2.4 |
| 80 | 3" | 142 | 94 | 66.4 | 64 | 43.4 | 28 | 3.6 |
| 100 | 4" | 162 | 117 | 90.8 | 64 | 52.8 | 27 | 5.7 |
| 125 | 5" | 192 | 145 | 116.9 | 70 | 65.7 | 30 | 7.3 |
| 150 | 6" | 218 | 170 | 144.6 | 76 | 78.6 | 31 | 9.0 |
| 200 | - | 273 | 224 | 198.2 | 89 | 104.4 | 33 | 17 |
| 250 | 10" | 328 | 265 | 233.7 | 114 | 127 | 50 | 26 |
| 300 | 12" | 378 | 310 | 283.9 | 114 | 148.3 | 43 | 42 |
| 350 | 14" | 438 | 360 | 332.9 | 127 | 172.4 | 45 | 55 |
| 400 | 16" | 489 | 410 | 381.0 | 140 | 197.4 | 52 | 75 |
| 450 | 18" | 555 | 539 | 450 | 419.9 | 152 | 217.8 | 58 |
| 500 | 20" | 594 | 505 | 467.8 | 152 | 241 | 58 | 111 |
| 600 | 24" | 690 | 624 | 572.6 | 178 | 295.4 | 73 | 172 |
| 700 | 28" | 800 | 720 | 680 | 229 | 354 | 98 | 219 |
