Prehľad
Kryt drenážneho roštu z tvárnej liatiny, tiež známy ako drenážny rošt z tvárnej liatiny, je odliaty z tvárnej liatiny (QT450-10 / GGG50). So štrbinovými otvormi mriežka rýchlo zhromažďuje a odvádza povrchovú dažďovú vodu a splašky, pričom blokuje veľké nečistoty.
Vyznačuje sa vysokou pevnosťou v ťahu, dobrou odolnosťou proti nárazu a vynikajúcou nosnosťou. Odoláva praskaniu a deformácii pri zaťažení vozidla. Protišmykový-povrch zaisťuje bezpečný prechod pre chodcov a vozidlá.
Základné parametre
|
Položka |
Špecifikácia |
|
Pevnosť v ťahu |
Väčšie alebo rovné 420 MPa |
|
Predĺženie |
Väčšie alebo rovné 10 % |
|
Materiálne vlastníctvo |
Vysoká húževnatosť, odolnosť proti praskaniu, oveľa lepšia ako obyčajná sivá liatina |
|
Materiálový štandard |
ISO 1083, GB/T 1348 |
|
Materiál |
Tvárna liatina QT450-10 / GGG50 |
|
Povrchová úprava |
Bitúmenový náter / Čierna farba |
|
Veľkosť |
Dostupné vlastné veľkosti |
Špecifikácie a triedy zaťaženia
| triedy | Testovacie zaťaženie | Aplikácia |
|---|---|---|
| A15 | 15 kN | Chodníky a cyklotrasy, záhrada |
| B125 | 125 kN | Chodník, parkovisko (ľahké auto) |
| C250 | 250 kN | Cestný obrubník, cestný kanál |
| D400 | 400 kN | Hlavná cesta, diaľnica, plná premávka vozidiel |
| E600 | 600 kN | Nakladacia rampa továrne, priestor pre vysokozdvižný vozík |
| F900 | 900 kN | Letisko, prístav ťažké vybavenie |
| Položka | Špecifikácia |
|---|---|
| Tvar | Štvorcový / Obdĺžnikový / Okrúhly |
| Štandardné priehľadné veľkosti otvárania | Štvorec: 300 × 300, 400 × 400, 450 × 450, 500 × 500, 600 × 600, 700 × 700, 800 × 800 mm Obdĺžnik: 300 × 500, 500 × 700, 600 × 800 mm |
| Hrúbka | 20 ~ 100 mm (závisí od triedy zaťaženia) |
| Výška rámu | 75-150 mm |
| Typ slotu | Dlhá štrbina / okrúhly otvor / vzor proti{0}}upchávaniu, šírka štrbiny je prispôsobená |
Aplikačné scenáre
Mestské cesty: Systémy odvodňovania dažďovej vody na hlavných mestských cestách, vedľajších cestách a vedľajších cestách, ktoré zvládajú vysoko-frekvenciu automobilovej dopravy a koncentrované zrážky.
Verejné námestia a pešie ulice: Vyváženie bezpečnosti chodcov a potreby odvodnenia, prispôsobiteľné hustému chodu chodcov a rôznym štýlom dlažby.
Parkoviská a garáže: Odolávajú tlaku dlhodobého{0}}parkovania vozidiel a častému vchádzaniu a vystupovaniu, rýchle odvádzanie dažďovej vody z miesta, aby sa zabránilo hromadeniu vody v ovplyvňovaní bezpečnosti jazdy.
Priemyselné parky a logistické oblasti: Prispôsobením sa prostrediu priemyselných odpadových vôd a ťažkých{0}}vozidiel spĺňa jeho odolnosť proti korózii a nárazu vysoké-požiadavky na intenzívne používanie.
Obytné komunity a komerčné komplexy: Vyváženie estetiky a praktickosti, prispôsobenie sa potrebám odvodnenia komunálnych komunikácií a upravených plôch, zlepšenie kvality obytného a komerčného prostredia.
Športoviská a verejné zariadenia: Zvládajú tlak-vysokej frekvencie chodcov a manipuláciu s vybavením a zároveň spĺňajú vysoké štandardy pre odvodnenie areálu.
Kľúčové vlastnosti
Dostupné v delených alebo integrovaných prevedeniach pre pohodlnú montáž a demontáž; konštrukcia je odolná{0}}opotrebeniu a deformácii, čo zjednodušuje bežné kontroly a čistenie drenážneho kanála.
Kryty drenážnych mriežok z tvárnej liatiny majú dobre{0}}navrhnuté otvory pre vynikajúcu priepustnosť vody. Rýchlo vypúšťajú povrchovú vodu, aby zabránili vzniku rybníkov. V ponuke sú štvorcové, obdĺžnikové a dlhé-štýly drážok v rôznych veľkostiach, ktoré zodpovedajú rôznym odtokovým kanálom.
Protišmykový{0} dizajn povrchu zabraňuje pošmyknutiu chodcov a vozidiel.
Zníženie hluku a tlmenie nárazov, žiadny hlasný hluk pri prejazde vozidiel.
Voliteľné príslušenstvo
Sklopný kryt a zdvíhacie otvory
Blokovacia zostava proti{0}}krádeži
Gumové tesnenie-tlmenie nárazov a{1}}tlmenie hluku
Ochranná{0} sieť proti pádu
Vlastné liate logá, čísla modelov a značenie projektov
Kroky inštalácie
Vykopať a vyčistiť drenážnu jamu, zhutniť a vyrovnať podklad. Skontrolujte rozmer jamy, aby sa zhodoval s rámom roštu.
Umiestnite liatinový rám, nastavte úroveň a výšku. Povrch mriežky musí byť o 1–3 mm nižší ako povrch chodníka so sklonom odtoku 1%~2%.
Nalejte betón C25 alebo vyšší okolo rámu, aby ste získali úplnú obvodovú podporu. V prípade potreby nainštalujte rozpínacie skrutky pre-konštrukciu proti krádeži.
Nasaďte gumené tesnenie-tlmiace nárazy (voliteľné) na sedlo rámu.
Položte mriežku z tvárnej liatiny do rámu. Otestujte pohyb sklopného krytu a utiahnite skrutky proti krádeži-.
Dokončiť okolitý betón, očistiť maltu od medzier a odtokových štrbín.
Nechajte betón vytvrdnúť aspoň 7 dní pred otvorením premávky. Skontrolujte kolísanie, hluk a odvodňovací výkon.
Body údržby pre kryt odvodňovacej mriežky z tvárnej liatiny
Jednoduché pravidelné čistenie, aby odtokové štrbiny neboli upchaté
Pravidelná kontrola prasklín, uvoľnených spojovacích prvkov a starnutia tesnenia
Pre opotrebované-korózne vrstvy je k dispozícii retuš{0}}dostupná povrchová úprava
Vyhnite sa silnému nárazovému zaťaženiu, aby ste predĺžili životnosť
o nás
Vďaka spoľahlivej kvalite výrobkov a overeným schopnostiam exportu naša továreň v priebehu rokov dodávala tovar do mnohých krajín a regiónov vrátane Spojeného kráľovstva, Brazílie, Mexika a Španielska. Produkty dodávané pre hotové projekty si udržujú stabilnú prevádzku bez hromadných zlyhaní kvality alebo sporov súvisiacich s akceptáciou. Vďaka solídnej spoľahlivosti a konkurencieschopnej nákladovej výkonnosti neustále dostávame opakované objednávky od zákazníkov doma aj v zahraničí a zostávame preferovaným dodávateľom pre zámorských veľkoobchodníkov.
Ostatné produkty

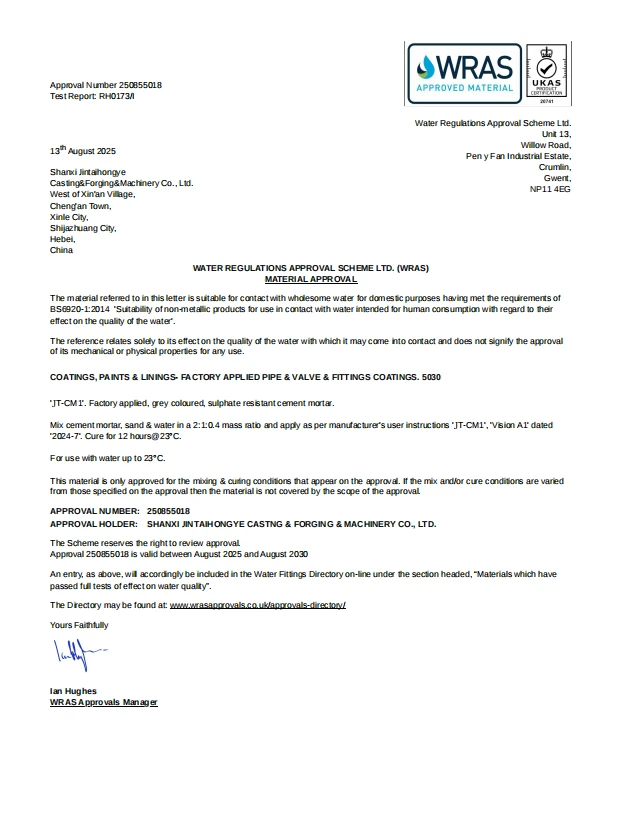

Firemné certifikáty
